Articulation de genou modulaire NEURO HiTRONIC

L’articulation de genou modulaire NEURO HiTRONIC convient pour la fabrication d’une KAFO (orthèse cruro-pédieuse) sur mesure avec contrôle en phase oscillante et d’appui commandé par microprocesseur. Une orthèse avec contrôle en phase d’appui avec la micro-hydraulique spécialement développée pour la NEURO HiTRONIC confère au patient un niveau de sécurité particulièrement élevé.

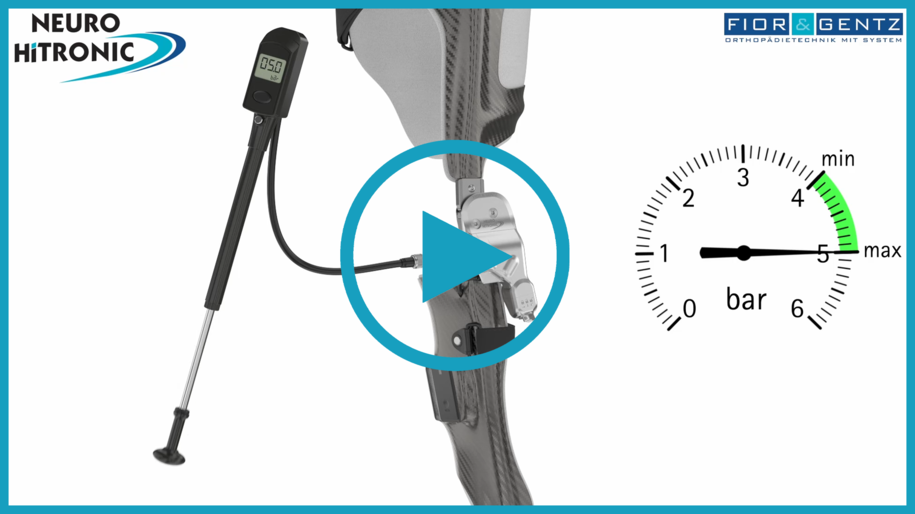

L’articulation d’orthèse est verrouillée hydrauliquement en position debout et en phase d’appui pendant la marche pour éviter toute flexion involontaire. Lors de la phase oscillante, elle est déverrouillée si bien que le genou soit en mouvement libre. Un ressort pneumatique intégré soutient l’avancement de la jambe inférieure et donne une sensation de douceur et d’harmonie dans la dynamique. La phase oscillante n’est pas freinée et on obtient ainsi une marche particulièrement naturelle.

Grâce à la micro-hydraulique brevetée, l’articulation d’orthèse est petite et légère. Une orthèse avec cette articulation hydraulique se porte confortablement sous le pantalon. L’articulation de genou modulaire NEURO HiTRONIC est livrée avec un contrôleur plat, de forme anatomique, qui contient toute l’électronique et la batterie. Le contrôleur est intégré discrètement dans la coque de jambe inférieure. Les capteurs de mouvement dans le contrôleur enregistrent la position et le mouvement de la jambe et signalent à l’articulation de genou modulaire quand elle doit être verrouillée et déverrouillée. Les données du capteur sont traitées 400 fois par seconde par le microprocesseur haute performance, ce qui permet à l’articulation modulaire de réagir très rapidement aux changements de situation pendant la marche.

La nouvelle technologie de l’articulation de genou modulaire NEURO HiTRONIC permet au patient de faire le premier pas avec la jambe d’orthèse en passant de la position debout à la marche. Ceci est particulièrement avantageux pour les patients dont les deux jambes sont traitées avec une orthèse avec contrôle en phase d’appui, par ex. en cas de paraplégie bilatérale.

L’articulation modulaire est prémontée avec un angle de 5°, conformément à l’angle normal du genou. Elle est couplée par connexion Bluetooth à la télécommande fournie, avec laquelle le patient peut choisir entre les modes suivants :

  • mode Auto : l’articulation modulaire est verrouillée en position debout afin de garantir le contrôle en phase d’appui. Elle détecte automatiquement lorsque le patient passe de la position debout à la marche. Elle protège alors le genou contre une flexion involontaire en phase d’appui en le bloquant automatiquement. En phase oscillante, elle déverrouille automatiquement.
  • mode Free : l’articulation modulaire reste déverrouillée en permanence.
  • mode Lock : l’articulation modulaire reste verrouillée en permanence.

Grâce à la connexion Bluetooth, la NEURO HiTRONIC peut aussi être commandée par smartphone ou smartwatch. Les modes susmentionnés peuvent ainsi être sélectionnés via différents appareils, selon les préférences du patient. Pour commander l’articulation modulaire via un smartphone ou une smartwatch, l’application User peut être téléchargée gratuitement.

Les réglages de la fonction automatique de l’articulation modulaire sont effectués par l’orthopédiste via l’application Expert. Ainsi, le fonctionnement de l’orthèse peut être adapté facilement et précisément aux besoins de sécurité et à la marche du patient. Une fois le produit acheté, l’application Expert (pour l’orthopédiste) ainsi que l’application User (pour le patient) peuvent être installées sur un ou plusieurs appareils mobiles.

En plus de la possibilité de changer de mode via les appareils électroniques, l’articulation modulaire peut également être déverrouillée en permanence de façon mécanique (mode Free). Cela convient par exemple pour conduire ou faire du vélo. Le patient peut procéder lui-même au déverrouillage à l’aide d’un commutateur rotatif situé sous l’articulation modulaire.

Avantages pour le patient

Protection contre les projections d’eau
L’articulation d’orthèse NEURO HiTRONIC et le contrôleur avec l’électronique sont protégés contre les projections d’eau (IP44), ce qui permet de se promener sur la plage ou de faire du vélo avec un short sous la pluie sans problème.

Sécurité maximale en station debout
L’articulation modulaire détecte des petites fentes involontaires en position debout et reste verrouillée.

Changement naturel de la position debout à la marche
Lorsque l’articulation de genou modulaire NEURO HiTRONIC est utilisée en mode Auto, le microprocesseur haute performance ultra-rapide détecte en temps réel, à l’aide des données des capteurs, un changement de la position debout à la marche et le contrôleur fait basculer l’articulation modulaire dans le mode de marche intégré. Si le patient s’arrête ou interrompt son pas, la NEURO HiTRONIC repasse immédiatement en mode debout.

Contrôle automatique en phase d’appui lors de la marche
Lors de la marche, le genou est verrouillée en phase d’appui du cycle de marche dès terminal swing. Les capteurs détectent la phase de marche indépendamment de l’angle entre la jambe et le pied ainsi que de l’angle du genou. Le genou est ainsi protégé de manière fiable avant initial contact. Ceci est également le cas lorsque le pied touche le sol avec le genou fléchi, par ex. en trébuchant ou en descendant une pente.

La flexion du genou est empêchée dans toutes les phases d’appui jusqu’à mid stance. Ainsi l’extension est possible sans résistance en phase oscillante. À partir de terminal stance, le genou est déverrouillé, de sorte qu’il peut être fléchi à partir de pre swing pour exécuter la phase oscillante. La flexion du genou se fait sans résistance, ce qui permet d’obtenir avec fiabilité une flexion normale du genou en mid swing. Tout trébuchement dû à une flexion insuffisante du genou est ainsi empêché. Le mouvement d’extension du genou pendant la phase oscillante est soutenu par un ressort pneumatique et permet une marche particulièrement souple et sûre. En terminal swing, l’articulation de genou modulaire est à nouveau verrouillée sans jeu et sans bruit.

Lors d’un changement entre des pas courts et longs ou lents et rapides, les capteurs, l’électronique, le microprocesseur et l’hydraulique veillent à ce que l’articulation modulaire se verrouille et se déverrouille automatiquement selon le principe décrit. Pour adapter la NEURO HiTRONIC au besoin de sécurité individuel du patient, l’orthopédiste peut régler le moment exact du verrouillage et du déverrouillage via l’application Expert.

Avantages d’une orthèse avec l’articulation de genou NEURO HiTRONIC

  1. plus petite articulation de genou modulaire hydraulique au monde grâce à la micro-hydraulique brevetée
  2. l’orthèse avec cette articulation de genou modulaire se porte sous le pantalon
  3. spécialement conçue pour la construction d'une orthèse sur mesure avec contact total – forme anatomique et proche de la jambe
  4. la conception spéciale de l'articulation hydraulique permet de fabriquer une orthèse de construction légère (1,35-1,7 kg)
  5. les propriétés mentionnées aux points 1 à 4 empêchent les moments de rotation gênants sur la jambe paralysée du patient
  6. le verrouillage en continu et sans jeu à chaque angle du genou apporte un maximum de sécurité lors de la marche et assure des mouvements souples et fluides – même sur des pentes et des sols irréguliers
  7. le ressort pneumatique intégré favorise l’avancement harmonieux de la jambe inférieure pendant la phase oscillante
  8. pas de bruits mécaniques de verrouillage et de déverrouillage
  9. connexion Bluetooth à la télécommande fournie, au smartphone ou à la smartwatch
  10. déverrouillage permanent de l’articulation modulaire possible, par exemple pour conduire ou faire du vélo
  11. le microprocesseur haute performance ultra-rapide traite les données de marche des capteurs de mouvement 400 fois par seconde
  12. sécurité maximale pour le patient – l’orthèse réagit immédiatement aux changements de la marche, de la longueur et de la vitesse des pas
  13. premier pas possible avec la jambe gauche ou droite – évite les problèmes si les deux jambes sont appareillées
  14. batterie puissante
  15. protection contre les projections d'eau selon IP44 – combinaison possible avec l’articulation de cheville modulaire NEURO SWING Carbon résistante à l'eau
  16. grâce à l’orthétique à 360° de FIOR & GENTZ, aucune certification n'est nécessaire
  17. l’analyse fonctionnelle et le calcul sont effectués en tenant compte de toutes les données du patient grâce au Configurateur d’orthèse
  18. construction unilatérale possible

×
