Articulation de genou modulaire NEURO TRONIC
L’articulation de genou modulaire NEURO TRONIC convient pour la fabrication d’une KAFO (orthèse cruro-pédieuse) sur mesure avec contrôle en phase d’appui commandé par microprocesseur. Une orthèse avec contrôle en phase d’appui donne au patient, lors de la marche, sécurité en phase d'appui (verrouillée mécaniquement) et dynamisme en phase oscillante (déverrouillée mécaniquement). Une marche naturelle est ainsi obtenue.
L’articulation de genou modulaire NEURO TRONIC est livrée avec un contrôleur plat, de forme anatomique, qui contient toute l'électronique et la batterie. Le contrôleur est intégré discrètement dans la coque de jambe inférieure. Les capteurs de mouvement intégrés dans le contrôleur détectent la position et le mouvement de la jambe et signalent à l’articulation de genou modulaire quand elle doit se verrouiller et déverrouiller. Les données du capteur sont traitées 400 fois par seconde par le microprocesseur à haute performance, ce qui permet à l’articulation modulaire de réagir très rapidement aux changements de situation pendant la marche.
La nouvelle technologie de l’articulation de genou modulaire NEURO TRONIC permet au patient de faire le premier pas avec la jambe de l’orthèse en passant de la position debout à la marche. Ceci est particulièrement avantageux pour les patients dont les deux jambes sont équipées d’une orthèse avec contrôle en phase d’appui et en phase oscillante par ex. en cas de paraplégie bilatérale.
L’articulation modulaire est prémontée avec un angle de 5°, conformément à l’angle normal du genou. Elle est couplée par connexion Bluetooth à la télécommande fournie, avec laquelle le patient peut choisir entre les modes suivants :
- mode Auto : l’articulation modulaire est verrouillée en position debout afin de garantir le contrôle en phase d’appui. Elle détecte automatiquement lorsque le patient passe de la position debout à la marche. Elle protège alors le genou contre une flexion involontaire en phase d’appui en le bloquant automatiquement. En phase oscillante, elle déverrouille automatiquement.
- mode Free : l’articulation modulaire reste déverrouillée en permanence.
- mode Lock : l’articulation modulaire reste verrouillée en permanence.
Grâce à la connexion Bluetooth, la NEURO TRONIC peut être commandée par smartphone ou smartwatch. Les modes susmentionnés peuvent ainsi être sélectionnés via différents appareils, selon les préférences du patient. Pour commander l’articulation modulaire via un smartphone ou une smartwatch, l’application User peut être téléchargée gratuitement.
Les réglages de la fonction automatique de l’articulation modulaire sont effectués par l’orthopédiste via l’application Expert. Ainsi, le fonctionnement de l’orthèse peut être adapté facilement et précisément aux besoins de sécurité et à la marche du patient. Une fois le produit acheté, l'application Expert (uniquement pour l’orthopédiste) ainsi que l’application User (pour le patient) peuvent être installées sur un ou plusieurs appareils mobiles de votre choix.
En plus de la possibilité de changer le mode via les appareils électroniques, l’articulation modulaire peut également être déverrouillée de manière permanente de façon mécanique (mode Free). Cela convient par exemple pour conduire ou faire du vélo. Le patient peut procéder lui-même au déverrouillage à l’aide d’un levier situé sous l’articulation modulaire.
Avantages pour le patient
Protection contre les projections d'eau
L’articulation d’orthèse NEURO TRONIC et le contrôleur avec l’électronique sont protégés contre les projections d’eau (IP44), ce qui permet de se promener sur la plage ou de faire du vélo avec un short sous la pluie sans problème.
Sécurité maximale en station debout
L’articulation modulaire détecte des petites fentes involontaires en position debout et reste bloquée.
Changement naturel de la position debout à la marche
Lorsque l’articulation de genou modulaire NEURO TRONIC est utilisée en mode Auto, le microprocesseur ultra-rapide à haute performance détecte en temps réel, à l’aide des données des capteurs, un passage de la position debout à la marche et le contrôleur fait passer l’articulation modulaire en mode marche intégré. Si le patient s’arrête ou interrompt son pas, la NEURO TRONIC repasse immédiatement en mode debout.
Contrôle automatique en phase d’appui lors de la marche
Lors de la marche, le genou est verrouillé dès terminal swing dans les phases d’appui du cycle du pas. Les capteurs détectent la phase de marche indépendamment de l’angle entre la jambe et le sol ainsi que de l’angle du genou. Le genou est ainsi protégé de manière fiable avant initial contact. Ceci est également le cas lorsque le pied touche le sol avec le genou fléchi, par ex. en trébuchant ou en descendant une pente. La flexion du genou est empêchée dans toutes les phases d’appui jusqu’à mid stance. Ainsi l’extension est possible sans résistance en phase oscillante. A partir de terminal stance, le genou est déverrouillé, de sorte qu'il peut être fléchi à partir de pre swing pour exécuter la phase oscillante. La flexion du genou se fait sans résistance, ce qui permet d'obtenir avec fiabilité une flexion physiologique du genou en mid swing. Tout trébuchement dû à une flexion insuffisante du genou est ainsi empêché. En terminal swing, l’articulation de genou modulaire est à nouveau verrouillée.
Lors d’un changement entre des pas courts et longs ou lents et rapides, les capteurs, l'électronique et le Microprocesseur veillent à ce que l’articulation modulaire se verrouille et se déverrouille automatiquement selon le principe décrit. Afin d’adapter la NEURO TRONIC au besoin de sécurité individuel du patient, l’orthopédiste peut régler le moment exact du verrouillage et du déverrouillage via l'application Expert.
Aperçu de tous les avantages avec l’articulation de genou NEURO TRONIC
- très petite articulation de genou modulaire électromécanique
- l’orthèse avec cette articulation de genou modulaire se porte sous le pantalon
- spécialement conçue pour la construction d’une orthèse sur mesure avec contact total – forme anatomique et proche de la jambe
- l’articulation modulaire légère permet de fabriquer une orthèse de construction légère (1,2–1,5 kg)
- les propriétés mentionnées aux points 1 à 4 empêchent les moments de rotation gênants sur la jambe paralysée du patient
- le verrouillage à chaque angle du genou apporte un maximum de sécurité et assure des mouvements doux et fluides lors de la marche – même sur des pentes et des sols irréguliers
- connexion Bluetooth à la télécommande fournie, au smartphone ou à la smartwatch
- déverrouillage permanent de l’articulation modulaire possible, par exemple pour conduire ou faire du vélo
- le microprocesseur ultra-rapide à haute performance traite les données de marche des capteurs de mouvement 400 fois par seconde
- sécurité maximale pour le patient – l’orthèse réagit immédiatement aux changements de la marche, de la longueur et de la vitesse des pas
- premier pas possible avec la jambe gauche ou droite – évite les problèmes si les deux jambes sont appareillées
- batterie puissante
- protection contre les projections d’eau selon IP44 – combinaison possible avec l’articulation de cheville modulaire NEURO SWING Carbon résistante à l’eau
- grâce à l’orthétique à 360° de FIOR & GENTZ, aucune certification n’est nécessaire
- pas d’orthèse d’essai nécessaire – l’analyse fonctionnelle et le calcul sont effectués en tenant compte de toutes les données du patient grâce au Configurateur d’orthèse
- construction unilatérale possible

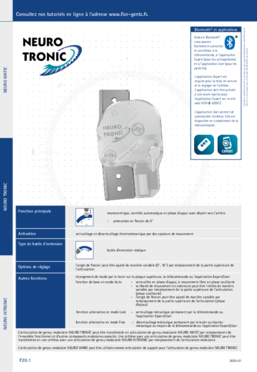

Téléchargements
